91天堂网,妞色,一区二区欧美视频

硅胶产品Product Series

当前位置：主页 > 硅胶产品 > 模具硅胶 > 模具硅胶

产品类别：模具硅胶

产品名称：砂岩浮雕模具硅胶

产品详情

砂岩浮雕模具硅胶是一款双组份模具硅橡胶，采用石英砂等高分子材料精致而成，分AB双组份，胶质细腻无杂质。

特点：

1.做出来的硅胶模具不变形、不膨胀；
2.具有耐高温、耐酸碱、耐腐蚀等优点；
3.具有良好的耐气候性，翻模次数多，硅胶模具使用寿命长等优点；
4. 收缩率低（≤0.3%)，可室温快速固化成型，性能可按客户要求调整；
5.适合各种大中小、形状复杂的产品复制及硅胶模具制作。

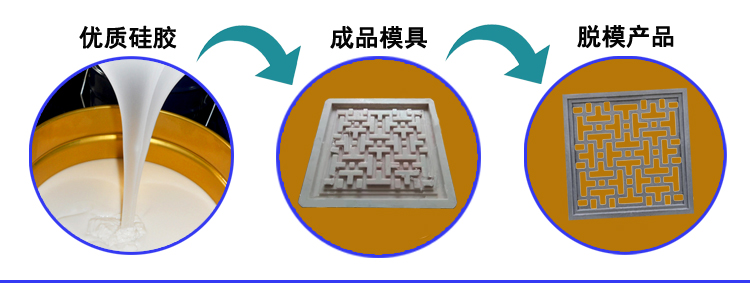

操作方法
砂岩浮雕模具硅胶

1.在玻璃板表面均匀的涂上一层脱模剂（凡士林），脱模剂也可以用清洁剂或肥皂水替代。用气枪把玻璃板上的灰尘吹干净；
2.根据产品的结构、花纹、用途选择合适的硅胶进行配比，这里选择宏图HT-8830的模具胶进行配比（100：2-2.5）；

3.用搅拌机把硅胶搅拌均匀后放抽真空机抽真空；
4.抽真空到-0.1mpa，可以使做出来的模具没有气泡。若没有抽真空机可以减少固化剂的添加量，延长硅胶固化时间，释放多余的气泡；

5.抽完真空后把硅胶全部倒入模种内，涂刷均匀，再次用气枪把硅胶上的泡泡吹掉；
6.待15分钟左右硅胶干了之后进行第二次涂刷，重复第一次涂刷步骤，一般刷到2-3次即可，具体层数视产品的大小而定；

7.待硅胶不在流动时，在硅胶模具上铺上一层纱布；
8.涂刷完后打上卡榫、偏于合模，使模具不错位；

9.把已经干的硅胶模具边缘处理干净，用木板固定外模的形状；
10.将调好的石膏倒入木板内，并涂抹整齐，待外模固化后拆除外模；

11.用剪刀修整硅胶模具周边毛刺，至此一个浮雕硅胶模具制作完成。模具放置24小时候在投入生产使用。
浮雕模具硅胶

1.固化剂的添加量应视温度而定，气温高则减少。固化剂若添加过量会影响模具质量，硅胶模具会变脆；固化剂添加少则会延长固化时间；
2.抽真空的时间不宜太久，正常情况下，不要超过十分钟，抽真空时间太久，硅胶马上固化，产生了交联反映，使硅胶变成一块一块的，无法进行涂刷或灌注，这样就浪费了硅胶；
3.为了保证硅胶模具最好的发挥效果，建议制作好的模具24小时后在投入生产。
砂岩模具硅胶

硬度范围	0度-0度以下	5度	10度-20度	25度-35度	40度	45度-60度
用途建议	0度以下超软，一般用途硅胶娃娃成人用品、性用品等。0度的稍微硬一些看客户需求。	柔软度一般，一般用于制作硅胶制品，也可以用于小而精细的翻糖模、皂模、移印胶头等。	适用于各种灌模类产品，柔软性好、抗撕拉性好、适用的产品有蜡烛手工皂、工艺品、糖果巧克力、异形石膏线等。	抗撕拉性最好、硬度偏高、不变形，适用于分片刷模，比如各种水泥制品、文化石砂岩浮雕产品、树脂工艺品及轮胎模等。	很硬，类似运动鞋鞋底，适用于填充，电子灌封这方面，不建议开模。	硬度高于50度时硅胶会变脆，抗撕拉性能下降，没有柔韧性，适合填充，不建议开模。

缩合型硅胶参数表

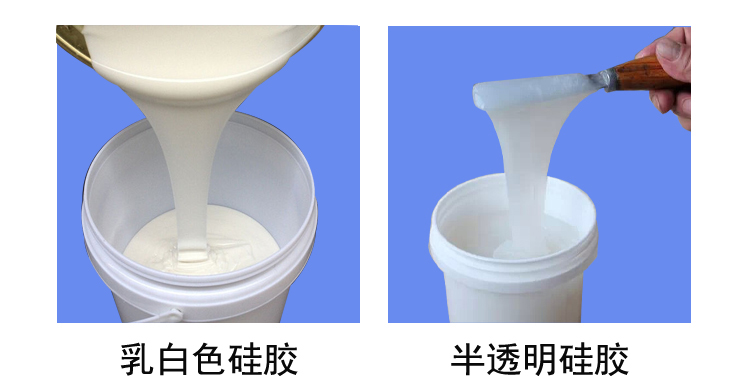

外观	白色/半透明
硬度（邵氏A）	15±2	20±2	25±2	30±2	33±2	40±2
硫化剂添加（%）	2-3
动力粘（mPa.s）	1.3w±0.2w	1.7w±0.2w	2.5w±0.2w	2.7w±0.2w	2.5w±0.2w	1.5w±0.2w
拉伸强度（MPa）	2.5	2.8	3.4	4.0		3.5
撕裂强（KN/m）	16±2	19±2	24±2	25±2		21±2
伸长率（%）	380	530	410	420	450	180
密度（g/cm³）	1.08				1.09
操作时间（min)	30-50		30-40			30-50
硫化时间（h）	4-5		3-4			4-5
线收缩率（%）	0.3

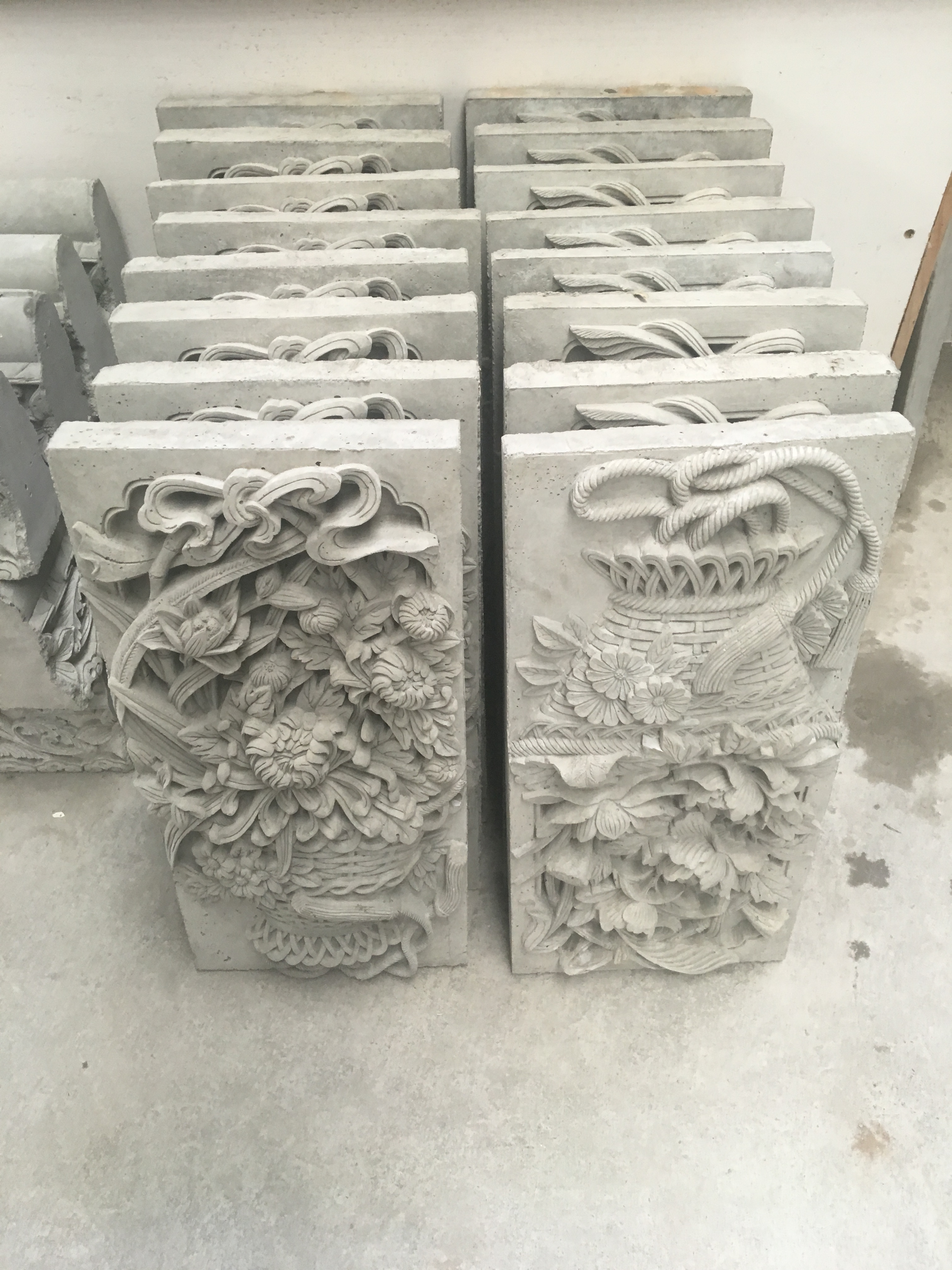

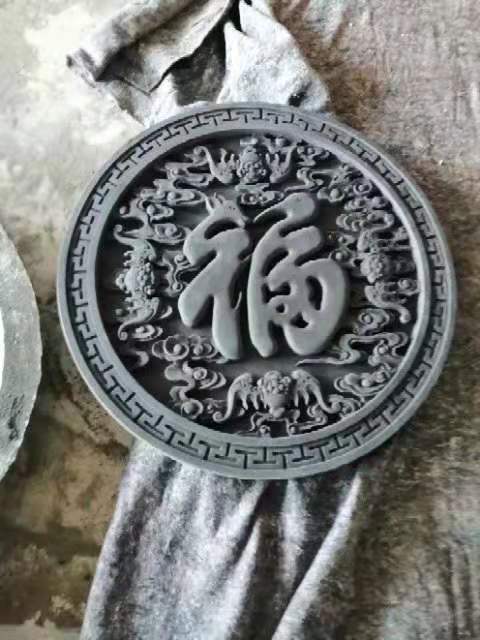

砂岩浮雕模具硅胶适合翻模各种砂岩艺术品、园林装饰品、户外雕塑、人造砂岩石材、园林雕塑、浮雕壁画、成型文化石等。
砂岩模具硅胶

△硅胶产品一览
模具硅胶产品食品级硅胶产品人体硅胶产品移印硅胶产品加成型硅胶产品缩合型硅胶产品电子灌封胶产品液槽胶产品手板模型设计专用硅胶产品注射成型硅胶产品发泡胶产品硅油产品硅胶模具成品油泥、缝合模块

△硅胶产品案例
实拍硅胶产品案例

△硅胶产品资讯
宏图硅胶厂家新闻硅胶行业新闻硅胶产品技术问答

相关产品

张先生
曹先生
网站
公众号
